伴随着電子設備朝智能化的方向不斷快速發展，NTC芯片在温度監測、温度補償、温度控制中的應用越来越廣泛。現有技術中，NTC芯片的制造材料通常是陶瓷或聚合物，其生産工藝一般为：粉未制備——燒结錠子——切成片——印刷電极——燒结银片——去邊選片——切割。这類NTC芯片包含了金屬電极和陶瓷體，金屬電极层設于瓷體的两表面上，金屬電极充分覆蓋瓷體的两表面。在後續加工中，NTC芯片根據不同的需求，通常采用焊接、邦定等方式来安裝固定。當采用焊接固定NTC芯片时，由于芯片的金屬電极面與瓷體面在同一水平面上，容易在芯片頂端和底端發生短路。當采用邦定固定NTC芯片时，银膏容易從其中一面金屬電极沿着瓷體側面橫跨到另外一面的金屬電极，造成短路。NTC芯片短路的問題，会大大增加生産成本，阻礙了生産的進行。

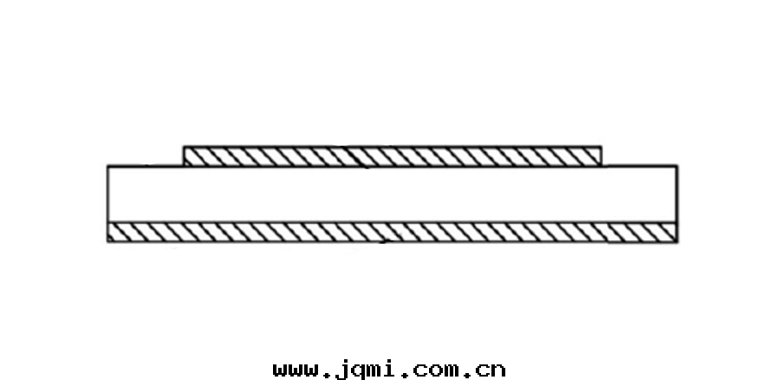

为了克服現有技術中的缺點和不足，源林電子为大家介紹一款防短路的NTC芯片，其包含热敏基片、第一金屬電极层和第二金屬電极层。热敏基片其中一表面包含電极區和絕緣區，絕緣區环繞設置于電极區外圍。第一金屬電极层設于電极區表面，第二金屬電极层設于热敏基片與電极區相对的另一表面，第一金屬電极层和第二金屬電极层的厚度≥5μm。

这款防短路NTC芯片的制備方法如下：

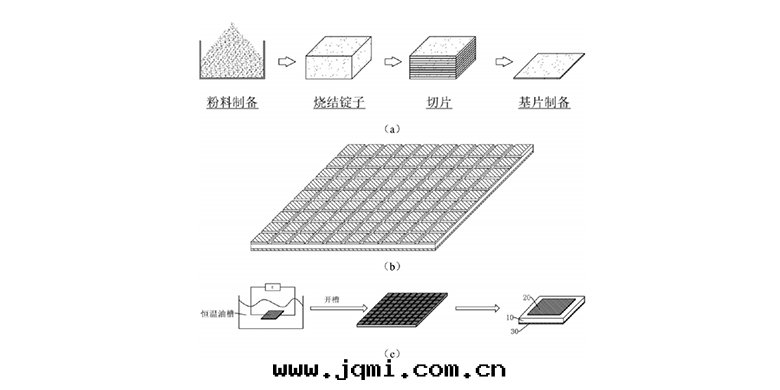

1、制備热敏基片：通过配料——球磨——燒结——切成片——清洗，得到热敏基片。

根據材料配方将各種金屬氧化物（錳、钴、铁、鎳、铜、鋅）按照相應比例配制得混合物料；然後将物料倒入模具中，初步手压成型後，在超高压下繼續成型，得到錠子；将錠子加入预先鋪好氧化鋁砂的氧化鋁缽內，然後用氧化鋁砂填埋錠子後進行燒结，得到燒结好的錠子；将錠子固定于內圆切割機專用夾具上，調整參數進行切割，然後用純水超聲清洗干淨後烘干，得到热敏基片。

2、在热敏基片双面印刷金屬浆料並燒结成電极，在热敏基片一側的電极上形成縱橫交錯排列的沟槽。

3、沿沟槽对热敏基片進行劃切，得到防短路的NTC芯片。

在热敏基片的一面切割開槽（開槽的位置根據電阻測試儀的測試结果計算），把槽內的金屬電极挖掉後，沿沟槽对NTC芯片劃切，得到防短路的NTC芯片。

防短路的NTC芯片，通过在热敏基片表面形成絕緣區，在不增加器件制作成本的前提下，大幅降低了芯片短路的可能性，從而降低生産成本，提高生産質量。東莞源林電子科技有限公司采用先進的半導體制程，结合自主知識産權的NTC芯片材料與加工工藝，通过日本、台灣、德国進口的高精度材料加工、切成片、封裝及測試設備，實現了NTC芯片的高精度批量化制造。
