1.引言
新式電腦笔記本需增加自主性和手機導致了高能量密度電源組-鎳氫和锂離子電池。那些電池能在以下条件下快速充電快速充電符合多个条件。使用的技術如下：
•对于鎳氫電池，快速充電操作使用-V，d2V/dt2，大时间，TCO（温度截止）或T/t技術。的高温測量用作保護，但温度變化（T/t）也可用于監控。
•对于锂離子電池，快速充電使用CCCV技術（恒流恒壓）。的測量初始温度以允許引發快速充電。如果温度高阈值（TCO），快速充電将停止。電子系統的複杂程度取決于主要是根據成本和電池。通常，快速充電是由IC監控的，測量電池電壓，充電通过檢測電阻器的電流，並測量温度電池通过一个或几个負温度系數（NTC）热敏電阻。集成電路几乎總是在充電器中或集成在電池組（锂離子）中的NTC温度傳感器几乎總是集成在電池中包，有时放在充電器和/或終包裝中光圈（低成本手機）。本應用笔記说明了如何設計NTCVishayBCcomponents的热敏電阻用于2005年的BQTEXASINSTRUMENTS双鎳氫電池充電IC。这里執行的計算方法是足夠通用，能扩展到許多其他配置。
2.快速的算法

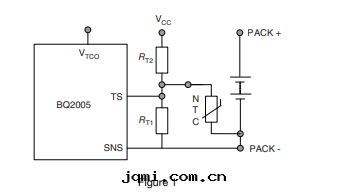

BQ2005關于BQ2005IC的通知，我们将重點關注與温度控制有關的設計部分充電操作（见图1）。
NTC热敏電阻，以及固定電阻RT1和RT2，用于Vcc和電流之间的分壓器IC的檢測電阻輸入VSNS。在新的充電期開始时，IC会排查是否電壓Vtemp=VTS-VSNS在由IC制造商（低温：0.4Vcc和高温度：0.1Vcc+0.75VTCO）。VTCO是由外部電阻（不是如图1）所示：如果開始快速充電後階段，Vtemp變得低于VTCO，然後返回le流模式被操作。在快速充電期间，IC对電壓進行采樣也可以操作Vtemp和返回also流模式當Vtemp的时间變化超过阈值时。这稱为T/t端接：每34s，Vtemp为采樣，如果Vtemp下降了16mV±4mV與之前两个樣本的測量值比較快速充電終止。
3.外部配置
热敏電阻网絡TS輸入周圍的電壓为：
VTS-VSNS=RT2RNTCRT1RT1+RT1RNTC+RT2RNTC(VCC-VSNS)(1)
低故障，高故障和低故障时NTC周圍的電壓截止温度必須符合阈值为BQ2005設計。这由等式表示（1a），（1b）和（1c）。
VTS（T低）-VSNS=0.4Vcc（1a）
VTS（T高）-VSNS=0.1Vcc+0.75VTCO（1b）
VTS（T截止）-VSNS=VTCO（1c）
通常，VSNS的大小約为0.1V。为简单起见，我们将在这里考慮VSNS=0。是有效的，則下面的計算必須为改性。我们稱RNTC（低温故障），RNTC（高温故障）温度故障）和RNTC（截止温度）-RnL，RnH和RTCO
一旦定义了热敏電阻特性和VTCO，将定义RT1和RT2。我们還必須計算變化的速度热敏電阻上的温度，这将導致電壓Vtherm操作terminationT/Vt終端。假設電的指數依賴性热敏電阻的電阻取決于温度：
Rntc(T)=R25exp(B(1/T-1/298.15))(3)
其中R25是NTC在25°C时的電阻，B是組分（K）的B25/85=3950特性，T是絕对温度（K）。
我们可以從等式（1）和（3）得出：
T/t，Tlow和TCO由電池制造商給出。VTS/t由TI定义。热敏電阻的特性由Vishay定义BCcomponentsTlow和TCO值。B值能是在目录中搜到或通过使用Steinhart＆Hart找到插值多項式計算。那些參數在附录中給出了几个目前使用的是VishayBCcomponents热敏電阻。在此基礎上，能定义所有其餘參數在關系（2a），（2b）和（4）的幫助下同时验證：選择RT1和RT2通过公式（2a）和（2b）得出Tlow和TCO。将定义VTCO，
4.數值示例
例子1以下數據當前适用于鎳氫電池：•T低故障=10°C•T截止=50°C•T/t=1°C/分鐘±0.3°C/分鐘然後：•使用Vcc=5V，dV/dt=16mV/（2x34s）•为傳感器設計VishayBCcomponents引線热敏電阻NTCLE203E3103JB0：R25=10k±5％B25/85=3977K±0.75％•任意使用VTCO=1.6V我们得出R
T1 = 2753和RT2 = 2020
我们看到T/t落在1°C / min±0.3°C / min的範圍内。如果不是原因，那麼應該讓 VTCO略有變化。 電气特性的公差也会導致阈值發生變化： 对于极限情況：讓我们計算热敏電阻的值在极限±5％内，而B值在 ±0.75％。我们還将考慮由固定電阻器的容差引起的誤差（假定为±1％）。 这些容差引起的阈值（低故障温度和TCO）誤差T只需通过執行 在固定温度（10°C和50°C）下計算VTS，並将这些值與要求的值進行比較，以及 将这些差异除以靈敏度VTS/ differencesT。 下表中彙總了結果：
RNTC（25°C）= 10500 B25 / 85 = 3977K-0.75％
RT1 =-1％RT2 = + 1％
RNTC (25 °C) = 9500 B25/85 = 3977K + 0.75 %
RT1 = + 1 % RT2= - 1 %
具有以下公差：
•低温故障将在大約10°C±5°C的範圍内。
•切斷的温度将在約50°C±2.7°C的範圍内。 如果这种變化不可接受，則設計一个热敏電阻，其R25公差低至±1％（代碼： NTCLE203E3103FB0）而不是±5％：與阈值定义相比，阈值的公差可以忽略不計 IC的固有公差。 例子2 对所有SMD NTC热敏電阻進行相同的計算（NiSn終端，附录中介紹的尺寸0805、0603或0402） 給出以下結果： 将VTCO稍微調节至1.55 V，以便在高故障温度下将T/t标稱值保持在1°C / min，然後我们可以計算：
5.結論
和一般性評論 由于它们的低容差，低成本和高靈敏度，MF52型103F3435NTC热敏電阻非常适合于快速充電監控和 保護電池組。
本注釋中所述的注釋和計算結果可以輕松推斷到其他IC，例如锂離子電池BQ2954 包。在这种情況下，T/t充電終止不适用，这使它更加简单。 将热敏電阻放入包裝中时應格外小心，以确保热敏電阻和電池之间緊密接觸和。否則，關于公差的所有計算将不适用。
