1概述（電路類别、實現主要功能描述）：
本電路采用
热敏電阻檢測基闆温度，热敏電阻阻值随基闆温度變化而變化，热敏電阻阻值的變化導致運放输入電压變化，從而實現運放的翻轉控制PWM芯片的输出，進而将模块關閉。

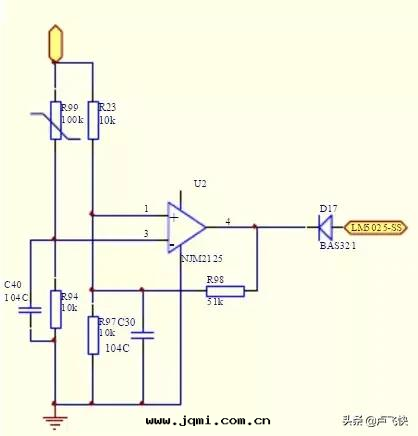

2電路組成（原理图）：
3工作原理分析(主要功能、性能指标及實現原理，關键參數計算分析)：
R99热敏電阻是負温度系數热敏電阻，常温时，R99=100k，R99與R94的分压0.45V为U2運放的負输入，遠低于運放的正输入2.5V（R23與R97分压），因此運放的输出是高電平，对LM5025的SS端無影響，模块正常工作。
随着基闆温度升高，R99電阻阻值減小，當減小到一定值时，使得運放的負输入大于正输入时，運放输出低電平，将LM5025的SS拉低，從而關閉模块输出；温度保護點可以适當調整R94，R23，R97的阻值而相應地調整。
模块關閉输出後（过温保護），基闆温度会降低，R99阻值会增大，運放的負输入会降低，为使運放的正常翻轉，引入電阻R98，原理是運放输出低後，R98相當于與R97並聯，将運放的基準變低，拉開運放正負输入的電压間距，從而實現温度回差。比如基闆温度90℃时保護，80℃时開启。
4關键參數計算分析
4.1運放正输入電压：VR97=Vref2=5/（1+R23/R97）=5/（1+10/10）=2.5V
4.2運放負输入電压VR94+0.007=VR97=5*R94/(R99+R94）+0.007,
4.3得出温度保護时热敏電阻的阻值：R99（t）=（Vref*R24/（Vref*R97/（R23+R97）-0.007））-R94

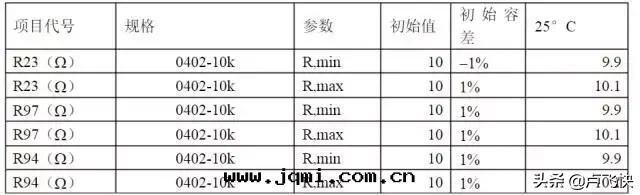

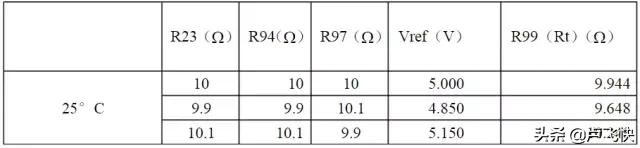

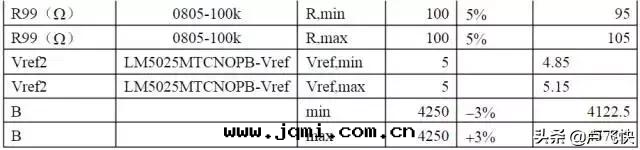

4.4考慮容差时的計算見下表：
4.5过温保護时，R99的值
4.6R99-SDNT2012X104J4250HT(F)是負温度系數的热敏電阻，25°C时100k，过温保護时阻值10k左右（見上表），計算温度为：
Rt=R*e(B(1/T1-1/T2))T1=1/(ln(Rt/R)/B+1/T2))

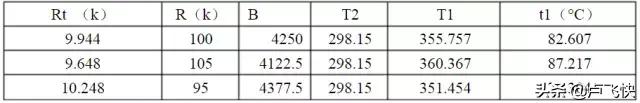

T2:常温25°C，上式中T2=273.15+25=298.15；B：4250±3%；R：25°C时的電阻值，100k，計算出的T1值也是加了273.15後的值，因此下表中t1=T1-273.15，是攝氏度。Rt：温度變化後的阻值，10k，9.704k，10.304k，見上表
4.7回差

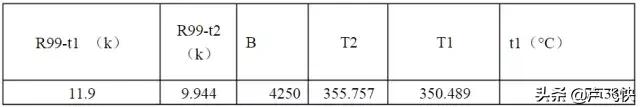

運放输出低後，電阻R98（51k）就並在R97上，将基準拉低，新的基準電压Vref1=Vref*（R98//R97）/（R23+R98//R97）=2.28V达到2.44V时，R99的阻值R99=Vref*R94/Vref1-R94=11.9kR99达到10.49k时，温度按下表計算
温度回差=82.6-77.3=5.3℃
5電路的優缺點
優點:温度保護點及温度回差很容進行調整
缺點：温度準确度偏低
電路比采用温度開關略複雜
温度保護时反映的是热敏電阻附近的基闆温度，不能反映模块的高器件的温度，不过这可以在設計时解決，比如基闆温度在90℃保護，實際闆上器件高温度已达130℃，就可以适當調整温度保護點，從而起到保護作用。
6應用的注意事項
盡量将热敏電阻放置在發热器件附近。
PTC热敏電阻大致上分为高分子PTC热敏電阻和陶瓷PTC热敏電阻。高分子PTC热敏電阻是指其材料为有機聚合物搭配導電粒子進行使用；而陶瓷PTC热敏電阻則主要以無機粒子（如碳酸鋇等）搭配使用的。它们之間的差别在于：高分子PTC热敏電阻與陶瓷PTC热敏電阻的初始阻值、動作时間（对事故事件的反應时間）以及尺寸大小均在顯著差别，且在具有相同維持電流的高分子PTC热敏電阻與陶瓷PTC热敏電阻相比，高分子PTC热敏電阻尺寸更小、阻值更低，同时反應更快。
热敏電阻的伏安特性即電流-電压特性，簡写为U-I特性。它表示在热敏電阻两端施加的電压和通过热敏電阻的電流在热敏電阻與周圍介質达到热平衡时，即加在热敏電阻上的電功率與耗散功率相等时的相互關系。
電源電路通電的瞬間，外部電源的能量首先轉移到输入濾波電容上。使用
NTC热敏電阻既可以限制浪湧電流，同时在温度升高的时候阻值變低，從而減小NTC热敏電阻本身的功耗。後，可以使用繼電器等外圍電路進一步降低NTC热敏電阻作为限流電阻的功耗。
温度檢測——利用热敏電阻阻值随温度變化的特性，使用電阻進行串聯分压，送人ADC檢測，通过單片機計算相應的電压对應的温度，顯示温度或者控制其他設備。
其原理是NTC热敏電阻在剛上電时，具備一定的電阻值，可以限定流过電路的電流，抵抗浪湧。随着通電时間加长，NTC热敏電阻發热，電阻變小，又不会影響後續電路工作，不会損耗过多能量。
