1、 實验設備：

TXT控制器

電源

電線

NTC热敏電阻

LED燈（带燈座）

2、 實验流程：

NTC热敏電阻又稱負温度系數热敏電阻，是一類電阻值随温度增大而減小的一種傳感器電阻，普遍應用于各種家用電器，包括:温控器、咖啡壺、烤面包機、冰箱、電吹風、天花燈、變压器等設備。

NTC热敏電阻用来測量温度和防止電源启動时産生的浪湧電流。

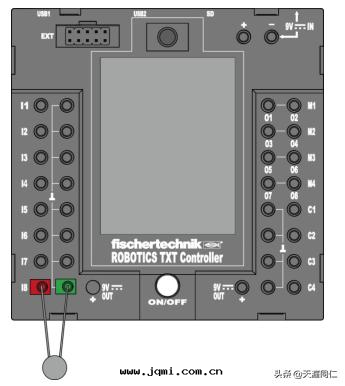

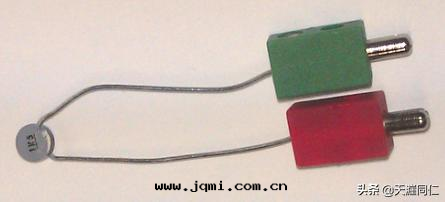

下图是NTC热敏電阻與慧魚電線插头的連接示意图：

NTC热敏電阻的原理图如下：

NTC電阻是一種無源器件，可以連接到TX控制器上的任何的输入端口（I1至I8）。

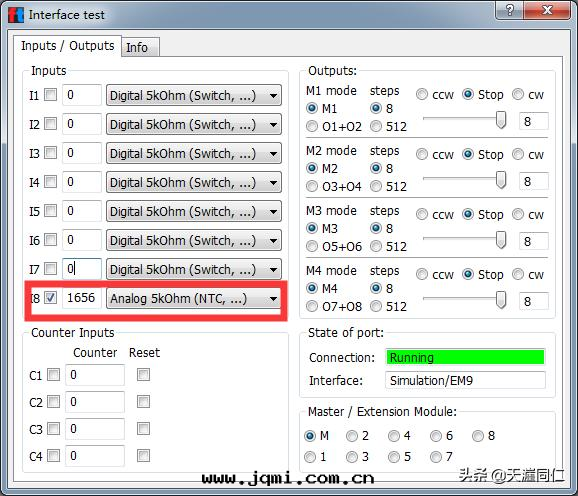

本例中，将NTC電阻連接到TX控制器的I8输入端口，在ROBO Pro软件中設置正确的环境和接口連接方式，然後打開接口測試窗口，在I8输入口類型上選择"Analog 5kohm（NTC，…）"，只有正确的設置與傳感器相匹配的類型後，软件才能读取並顯示正确的數值。

将NTC热敏電阻插入到TX控制器的I8输入端，然後記录读數（該值为"室內温度值"）。

之後用你的手指捏住NTC热敏電阻，注意當你的身體热度逐漸傳導到热敏電阻时，读數会發生什麼變化？保持30秒，記录下後的读數（"手指温度值"），然後放開热敏電阻，觀察读數是否会回到原来的數值，以及用了多长时間回到原先的數值。

将NTC热敏電阻的插头反向插入TX控制器的输入端，觀察管腳反接是否会对NTC热敏電阻的使用産生影響？

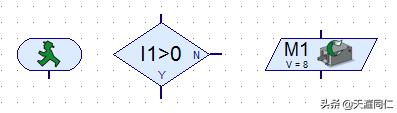

建立新程序，将"開始"模块、"模拟分支"模块和"電機输出"模块拖拽至程序窗口。

複制3个"模拟分支"模块，再複制4个"電機输出"模块。

将其中一个電機模块的動作設置为"Off（停止）"，另外四个電機模块的亮度分别設置为"2"、"4"、"6""8"：

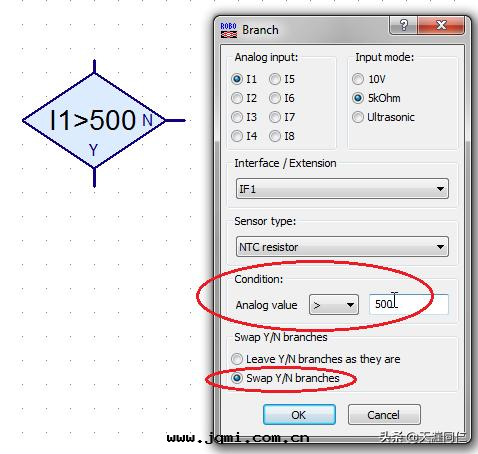

設置第一个"模拟分支"模块的判斷數值为剛才所記录下的"室內温度值"減去25（25为誤差精度），然後選择交換"Y/N分支"；其他的四个"模拟分支"模块的判斷數值分别为"手指温度值"到"室內温度值"的數值區間的4等分區間絕对值，設置交換"Y/N分支"：

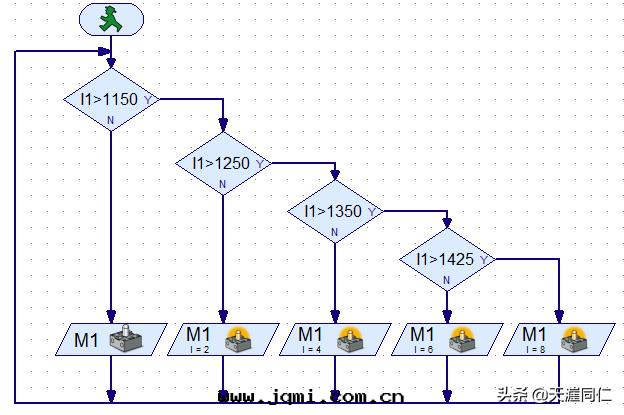

完整的參考程序如下图所示：

測試本程序，程序運行过程中用手捏住NTC热敏電阻30秒，查看LED燈亮度的變化情況。
