浪湧電压抑制器件通常可劃分为两个大類，第1類型为撬棒器件，其主要特點是器件击穿後的殘压很低，因而不只是有助于浪湧電压的快速釋放，並且也使功耗大幅度降低。此外該器件的漏電流小，器件极間電容量小，所以对線路影響很小。常用的撬棒器件有气體放電管、气隙型浪湧保護器、矽双向对稱開關等。
另一種为鉗位保護器，即保護器在击穿後，其两端電压維持在击穿電压上不再上升，以鉗位的方式起到保護作用。常用的鉗位保護器是金屬氧化物压敏電阻，瞬态電压抑制器等。
压敏電阻的保護原理：压敏電阻與被保護的電器設備或元器件並聯使用。當電路中出現雷電过電压或瞬态过電压VS时，压敏電阻和被保護的設備及元器件同时承受VS，由于压敏電阻相應速度很快，以納秒級时間快速呈現優良非線性導電特性，此时压敏電阻两端電压快速下降，遠遠小于VS，这樣被保護的設備上實際承受電压遠低于过電压VS，從而使設備免遭过電压沖击。
下面，我们先来解析压敏電阻的各項參數。
压敏電压：指通过規定持續时間的脈沖電流时压敏電阻两端的電压值。
大連續工作電压：指在規定环境温度下，能长期持續加在压敏電阻两端的大正弦交流電压有效值或大直流電压值。
大限制電压：指在压敏電阻中通过規定大小的沖击電流时，其两端的大電压峰值。
額定功率：在規定环境温度下，可施加給压敏電阻的大平均沖击功率。
大能量：在压敏電压變化不超过±10%，沖击電流波形为10/1000us的条件下，可施加給压敏電阻的大一次沖击能量。
由于压敏電阻其成本低，高性價比，現廣泛用于各種電子設備中，因而为了能夠可靠使用，有如下辦法：
1、对于压敏電阻在壽命終止以及性能衰減是不産生危險，有一種做法是采用保護元器件與之串聯，这里有两種類型，一个是保護型，及在压敏電阻上串一个温度型熔斷器。
2、與气體放電管組合使用。将压敏電阻與气體放電管串聯起来。气體放電管起到一个開關作用。當沒有暂态过電压作用时，它能夠将压敏電阻與系統隔離開，使压敏電阻幾乎沒有洩漏電流，这就能降低压敏電阻的參考電压。
3、多个压敏電阻並聯使用，增大流通能力，或是直接選择流通能力大的压敏電阻。

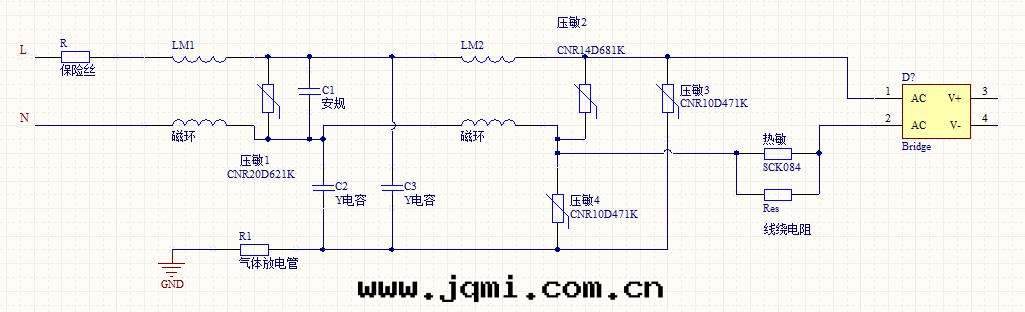

下图附上一个英飛特IP65驅動上使用的防雷抗浪湧電路。
