壓敏電阻應用

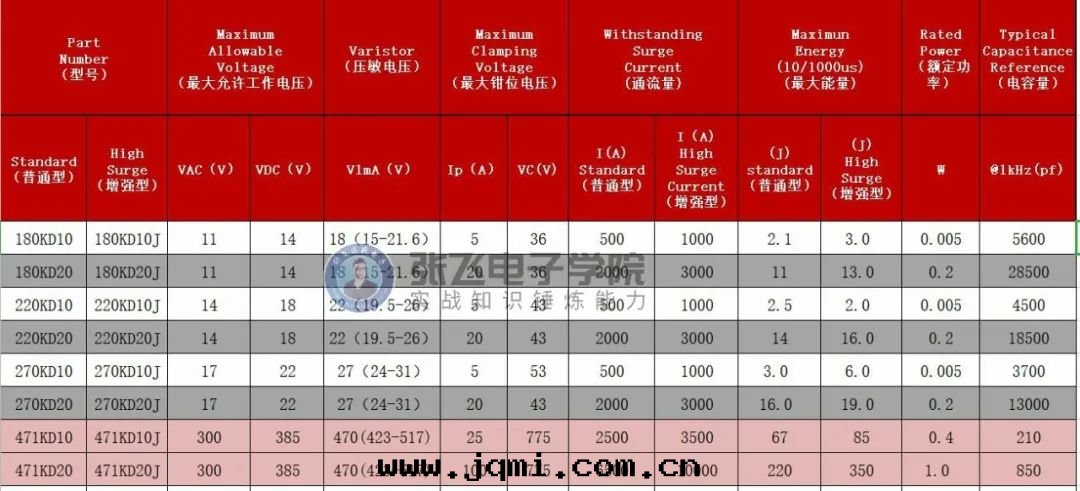

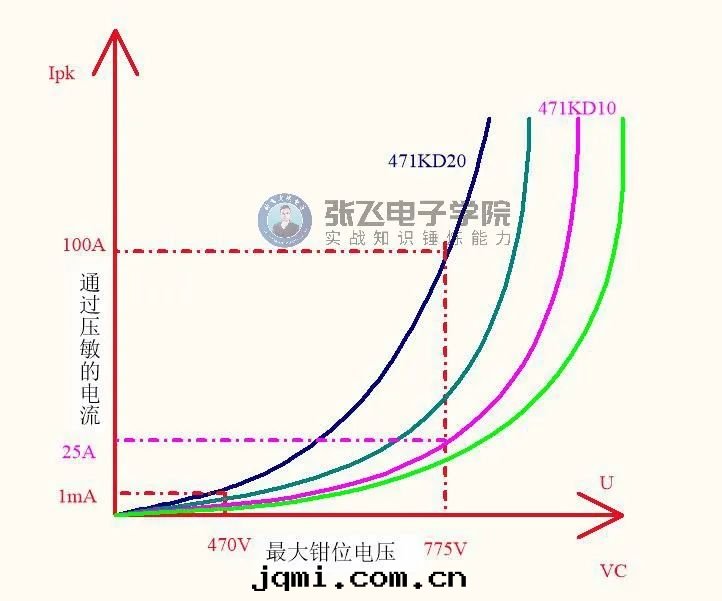

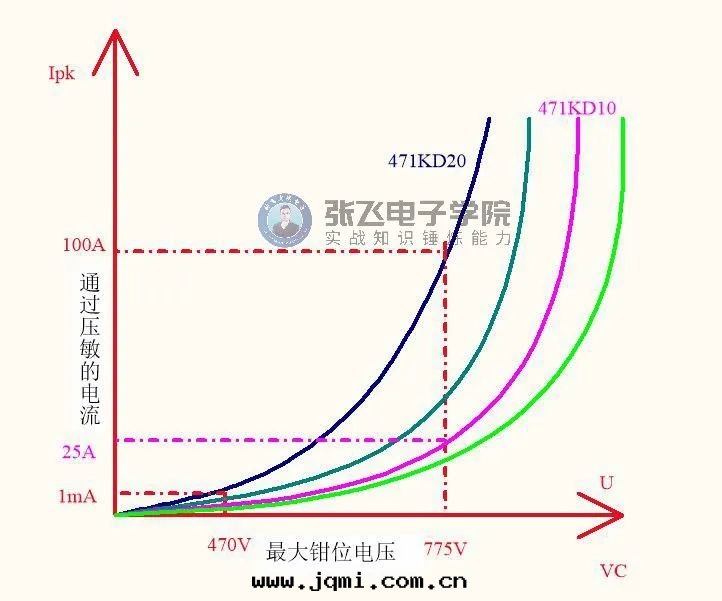

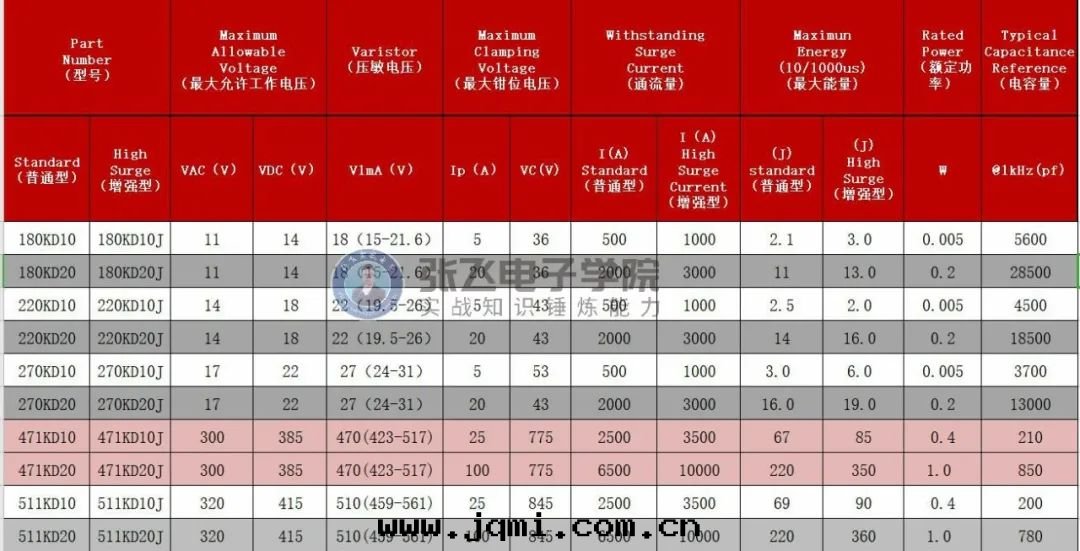

從上图看471KD10與471KD20的數據来比較，我们可以看出允許的大交流與直流電壓都相同，但是大的鉗位電壓上面我们可以看出KD10的與KD20通过的電流时25A與100A，这说明我们在同一个電路上，打同一等級的雷擊浪湧时，KD10的鉗位電壓要比KD20的高。

從这些數據来看的話，我们在做雷擊實验的时候要是不过的話，可以選择大一号的壓敏電阻，这樣我们的产品要安全的多。有时可以並聯一个同一型号的壓敏電阻也可以降低鉗位電壓，從而达到很好的保護我们的产品。

02

壓敏電阻在電源里面非常的常见，它的應用一般都是在開關電源的輸入部分，用来防雷擊浪湧。

1、一般的應用是輸入端L相與N相跨接一壓敏電阻。

2、共模電感上也可能会放陶瓷放電管。

3、L相與N相对大地上用壓敏串陶瓷放電管。

这些電路的作用都是用来防雷用，電路都是非常的常见。但是壓敏電阻的選取的过程中，很多的工程师都是说是经验，对于壓敏電阻上的一些參數了解的非常少。

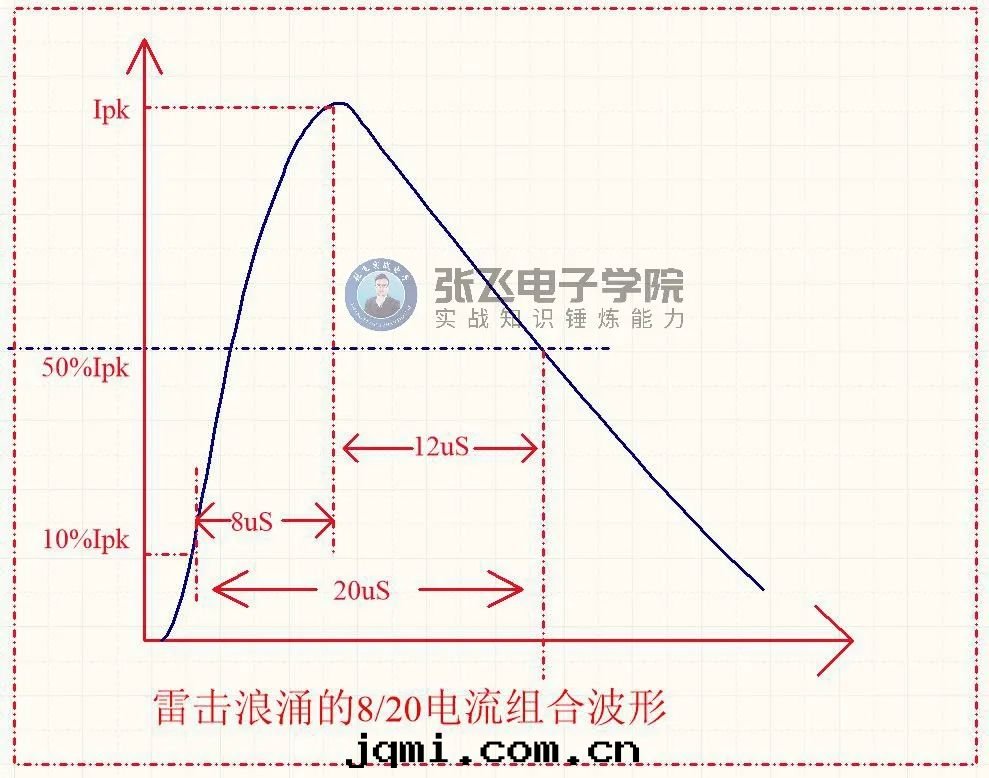

下图是我们的雷擊浪湧的電流組合波形

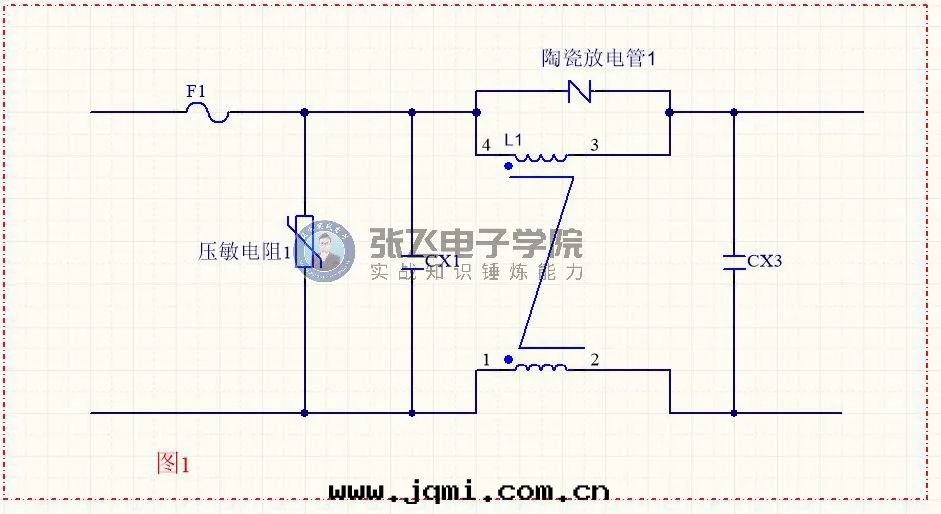

下面图1與图2都是我们常用的防雷電路

1、壓敏電阻的選取是要根據我们的輸入電壓来選取，我们是需要查看壓敏電阻的規格书，一般我的輸入電壓AC85V-264V，我们在選取壓敏電阻的时候就需要查看規格书上面的大允許電壓要比我们的輸入電壓要高。

列如我们常用的471 它的大允許電壓AC300V DC385V同时通流量也是需要注意的，一般規格书上給出来的通流是1次的通流量，我们在選取的时候一定需要留有很大的餘量，通流量是我们選择直徑的依據，如果一个417KD10 的壓敏電阻在計算的时候剛好接近規格书上的通流量2500A，我们可以選取两个来並，如果空间不夠的时候我们可以選择加強型的。

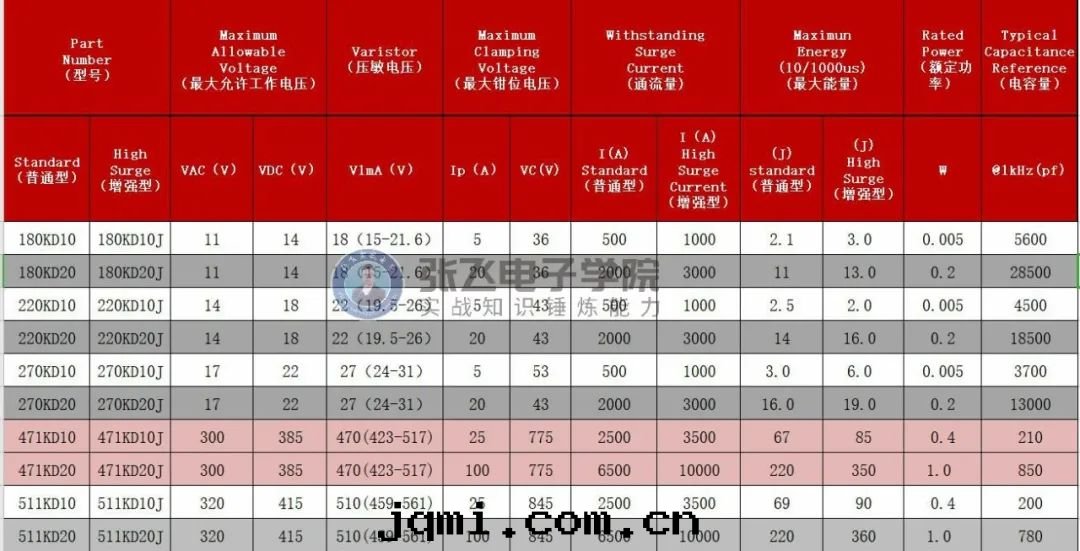

看下图我们能看出来我们普通型的通流量是2500A，增強型的是3500A

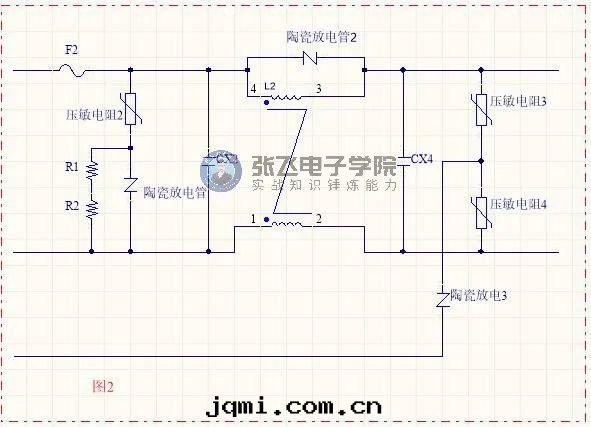

图2上面我们看到壓敏電阻上串聯陶瓷放電管，陶瓷放電管上並聯了電阻，陶瓷放電管的作用是觸發導通後，陶瓷放電管上的殘餘電壓非常低，这樣的後的鉗位電壓基本上是由壓敏電阻来決定，陶瓷放電與壓敏電阻串聯时，我们可以選取391的壓敏電阻+600V的陶瓷放電管，这樣鉗位電壓要比单各壓敏電阻471要低很多。391的鉗位電話有时650V 471的鉗位電壓时775V。

並電阻在陶瓷放電管上的作用：有些工程师在選取的陶瓷放電管时，導通電壓可能小于輸入電壓，因为壓敏電阻上的寄宿電容要比陶瓷放電管上的電容大的多，一般壓敏電阻上的寄生電容有1KHz时有几百pF 而陶瓷放電管在1MHz时只有几pF。因此寄生電容上的分壓，導致陶瓷放電管上的壓降基本上等于輸入電壓。这时並電阻就可以降低放電管上的壓降。

共模電感上並聯陶瓷放電管與L相與N相对大地跨接壓敏電阻串陶瓷放電管一樣的作用，有时可能只会出現一組電路。作用都时用来防共模雷擊。（文章源于张飛電子學院，如有侵犯，烦請告知）
