照明電源中應用的塑封貼片压敏電阻

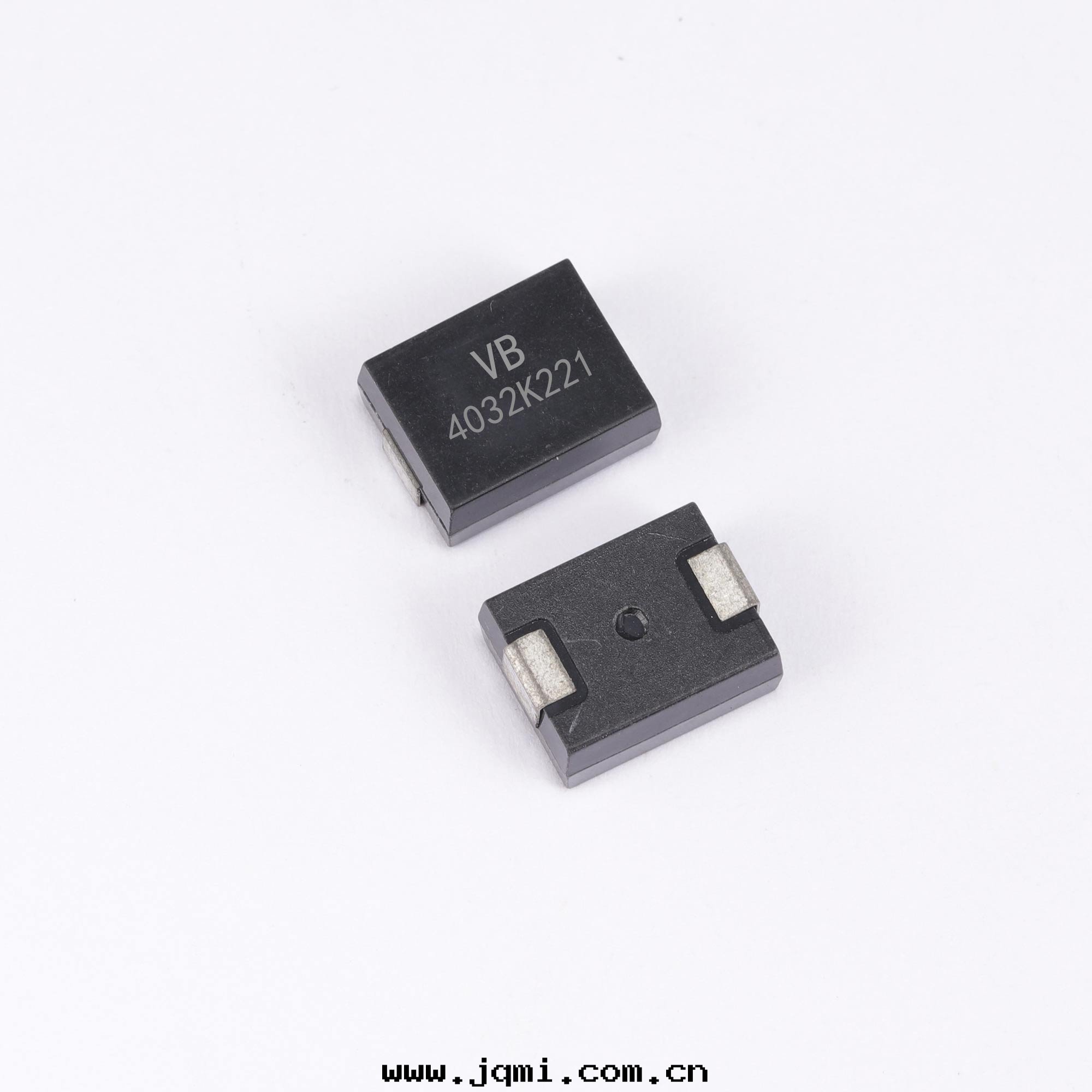

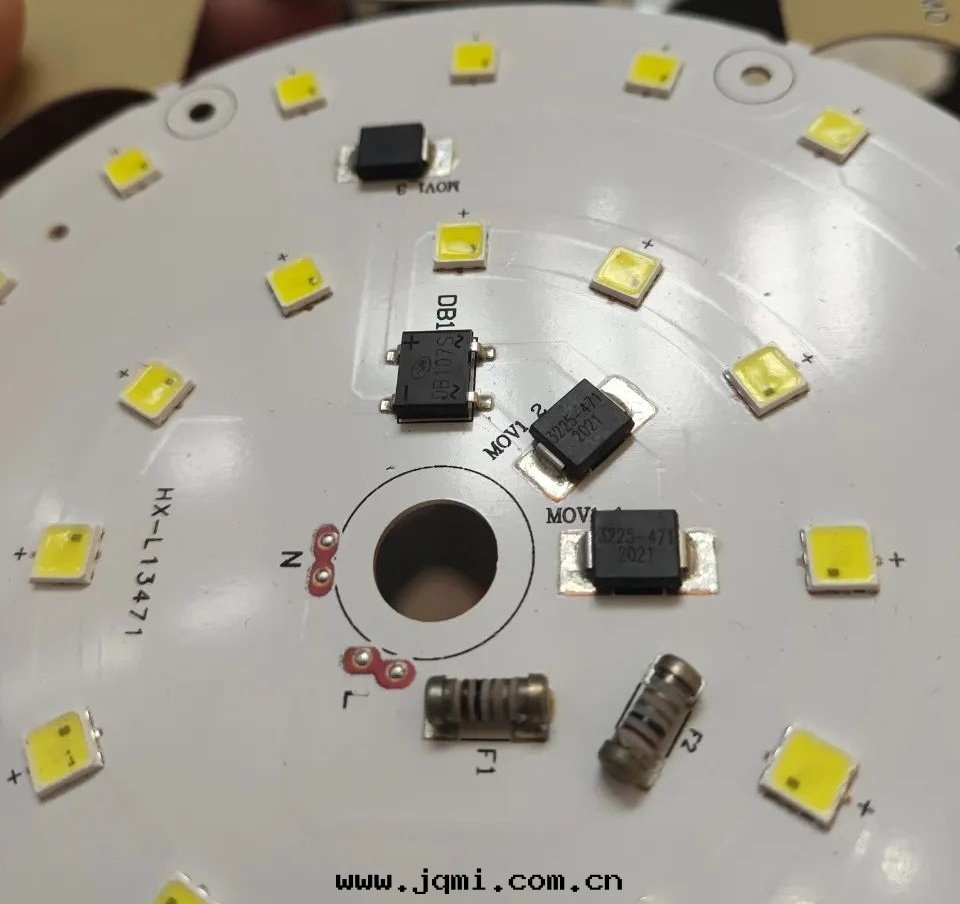

在越来越多的DOBLED燈具中，已經大量應用塑封貼片压敏電阻代替插件和疊层貼片压敏了。我司已經批量出貨，为客戶替換7D471K和10D471K，通过多項嚴格測試，低VC。
EMC寄語：随着时代的發展，越来越多的電子、電气設備或系統産品都需要進行檢验檢測，其中EMC測試是的檢验檢測指标之一。但EMC測試項目費用較貴，EMC實验室造價昂貴，絕大部分測量設備又需要采用進口設備，導致很少檢验檢測機構有能力建造EMC實验室。産品的EMC性能是設計阶段赋予的，一般電子産品設計时如果不考慮EMC因素，就会很容易導致EMC測試失敗，以致不能通过相關EMC法規的測試或認證。例如，産品設計研發工程师们根據需求，設計出效果良好的濾波電路，置入産品I/O(输入/输出）接口的前級，可使因傳導而進入系統的干擾噪聲消除在電路系統的入口處；設計出隔離電路（如變压器隔離和光電隔離等）解決通过電源線、信号線和地線進入電路的傳導干擾，同时阻止因公共阻抗、长線傳输而引起的干擾；設計出能量吸收回路，從而減少電路、器件吸收的噪聲能量；通过選择元器件和合理安排的電路系統，使干擾的影響減少。
1、150kHz-1MHz，以差模为主，1MHz-5MHz，差模和共模共同起作用，5MHz 以後基本上是共模。差模干擾的分容性藕合和感性藕合。一般1MHz以上的干擾是共模，低頻段是差摸干擾。用一个電阻串个電容後再並到Y電容的引腳上，用示波器測電阻两引腳的電压可以估測共模干擾。2、保險过後加差模電感或電阻。3、小功率電源可采用PI型濾波器處理(建議靠近變压器的電解電容可選用較大些)。4、前端的π型EMI零件中差模電感只負責低頻EMI，體積别選太大(DR8太大，能用電阻型式或DR6更好)否則幅射不好过，必要时可串磁珠，因为高頻会直接飛到前端不会跟着線走。5、傳導冷機时在0.15MHz-1MHz超标，热機时就有7dB餘量。主要原因是初級電容DF值过大造成的，冷機时ESR比較大，热機时ESR比較小，開關電流在ESR上形成開關電压，它会压在一个電流LN線間流動，这就是差模干擾。解決辦法是用ESR低的電解電容或者在两个電解電容之間加一个差模電感。6、測試150kHz总超标的解決方案：加大X電容看一下能不能下来，如果下来了说明是差模干擾。如果沒有太大作用那麼是共模干擾，或者把電源線在一个大磁环上繞幾圈， 下来了说明是共模干擾。如果干擾曲線後面很好，就減小Y電容，看一下布闆是否有問題，或者就在前面加磁环。7、可以加大PFC输入部分的單繞組電感的電感量。8、PWM線路中的元件将主頻調到60kHz左右。9、用一块铜皮緊貼在變压器磁芯上。10、共模電感的两邊感量不对稱，有一邊匝數少一匝也可引起傳導150kHz-3MHz超标。11、一般傳導的産生有两个主要的點：200kHz和20MHz左右，这幾个點也體現了電路的性能;200kHz左右主要是漏感産生的尖刺;20MHz左右主要是電路開關的噪聲。處理不好變压器会增加大量的輻射，加屏蔽都沒用，輻射过不了。12、将输入電容改为低內阻的電容。13、对于無Y-CAP電源，繞制變压器时先繞初級，再繞輔助繞組並将輔助繞組密繞靠一邊，後繞次級。14、将共模電感上並聯一个幾k到幾十k電阻。15、将共模電感用铜箔屏蔽後接到大電容的地。16、在PCB設計时應将共模電感和變压器隔開一點以免互相干擾。18、三線输入的将两根進線接地的Y電容容量從2.2nF減小到471。19、对于有两級濾波的可将後級0.22uFX電容去掉(有时前後X電容会引起震蕩) 。20、对于π型濾波電路有一个電容躺倒放在PCB上且靠近變压器此電容对傳導150kHz-2MHz的L通道有干擾，改良方法是将此電容用铜泊包起来屏蔽接到地，或者用一块小的PCB将此電容與變压器和PCB隔開。或者将此電容立起来， 也可以用一个小電容代替。21、对于π型濾波電路有一个電容躺倒放在PCB上且靠近變压器此電容对傳導150kHz-2MHz的L通道有干擾，改良方法是将此電容用一个1uF/400V或者说0.1uF/400V電容代替， 将另外一个電容加大。22、将共模電感前加一个小的幾百uH差模電感。23、将開關管和散热器用一段铜箔包繞起来，並且铜箔两端短接在一起，再用一根铜線連接到地。24、将共模電感用一块铜皮包起来再連接到地。25、将開關管用金屬套起来連接到地。 buck26、加大X2電容只能解決150kHz左右的頻段，不能解決20MHz以上的頻段，只有在電源输入加以一級鎳鋅铁氧體黑色磁环，電感量约50uH-1mH。27、在输入端加大X電容。28、加大输入端共模電感。29、将輔助繞組供電二管反接到地。30、将輔助繞組供電濾波電容改用瘦长型電解電容或者加大容量。31、加大输入端濾波電容。32、150kHz-300kHz和20MHz-30MHz这两處傳導都不过，可在共模電路前加一个差模電路。也可以看看接地是否有問題，該接地的地方一定要加強接牢，主闆上的地線一定要理順，不同的地線之間走線一定要順暢不要互相交錯的。33、在整流橋上並電容，當考慮共模成分时，應該邻角並電容，當考慮差模成分时，應該对角並電容。34、加大输入端差模電感。
1、設備開關電源的開關回路：騷擾源主頻幾十kHz到百餘kHz，高次諧波可延伸到數十MHz。 2、設備直流電源的整流回路：工頻線性電源工頻整流噪聲頻率上限可延伸到數百kHz；開關電源高頻整流噪聲頻率上限可延伸到數十MHz。 3、電動設備直流電機的電刷噪聲：噪聲頻率上限可延伸到數百MHz。 4、電動設備交流電機的運行噪聲：高次諧波可延伸到數十MHz。 5、變頻調速電路的騷擾發射：開關調速回路騷擾源頻率從幾十kHz到幾十MHz。 6、設備運行狀态切換的開關噪聲：由機械或電子開關動作産生的噪聲頻率上限可延伸到數百MHz。7、智能控制設備的晶振及數字電路電磁騷擾：騷擾源主頻幾十kHz到幾十MHz，高次諧波可延伸到數百MHz。8、微波設備的微波洩漏：騷擾源主頻數GHz。 9、電磁感應加热設備的電磁騷擾發射：騷擾源主頻幾十kHz，高次諧波可延伸到數十MHz。 10電視電聲接收設備的高頻調諧回路的本振及其諧波：騷擾源主頻數十MHz到數百MHz，高次諧波可延伸到數GHz。11、信息技術設備及各類自動控制設備的數字處理電路：騷擾源主頻數十MHz到數百MHz（經內部倍頻主頻可达數GHz），高次諧波可延伸到十幾GHz。
