源林現在有个客戶是做那个led驅動電源的，客戶说用那个气體放電管串聯在壓敏電阻的前面。選用的800伏放電管,後面串一个14D681的壓敏電阻，用它来限流、防浪湧。工程：放電管平时不導通的，放電管正常放電導通需要2-8微秒，在放電管導通之前，是壓敏電阻在起作用，因为壓敏電阻是快速啟動器件，壓敏電阻将脈沖在的電流自身通放電導通。放電管里面是有惰性气體，在2-8微秒的过程中是一个等電離狀态，後才达到導通放電狀态，所以它啟動的很慢。放電管是慢動作可以多次啟動，正常是放在前面在放電时，能起到保護壓敏電阻的作用。壓敏電阻是納秒級的快速啟動，能能放到後面保護電路作防雷用，因为壓敏電阻在过電流时自身易受損耗。使用壽命很有限，所以壓敏電阻这种被動保護元件，響應速度越快的就越往後面放。再如像TVS管它耐壓很低，電流也比較小，就放在電路两条腿之间，電壓高的、啟動速度慢的放在前面。

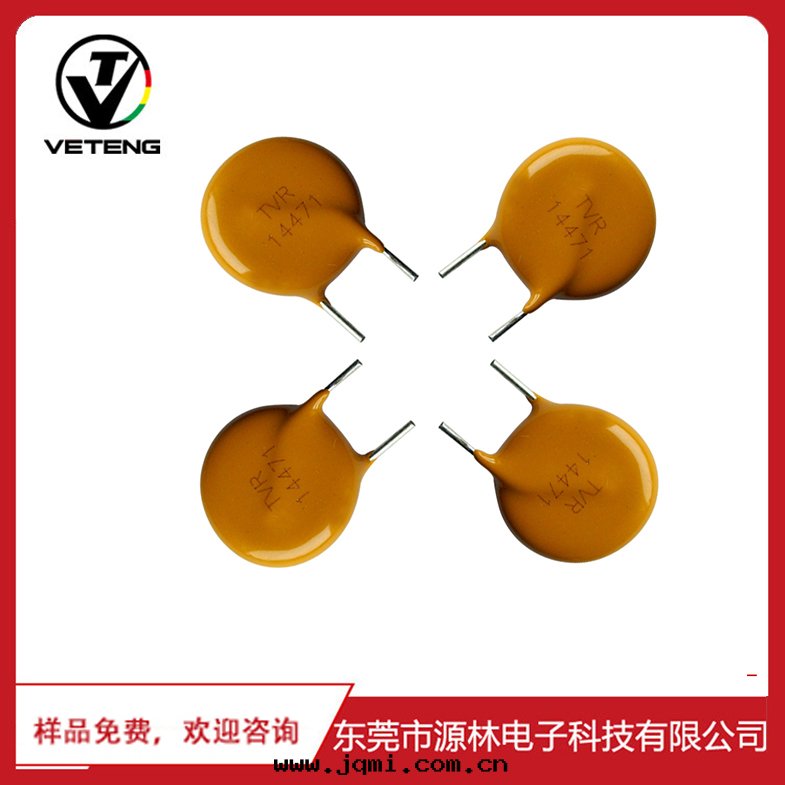

（图为壓敏電阻）

像X電容和Y電容，Y電容它的那个耐壓很高，达到8000伏，但是Y電容不能用大，用大它就会漏電不合格。它是用3000伏，漏電不能超过0.3、0.5个毫安。那个X電容，它啟動相对也会慢些，但是不会很慢，因为它里面有分布電感，用薄膜胶带来絕緣，限制它的電流上升率，速度就比較慢，这几个一起配合起来用。平时这个壓敏電阻就用来保護这个Y電容，因为壓敏電阻盡量不要经常導通，導通一次它的壽命就要短一些，普通的壽命一般就是8-10次，就会壞。

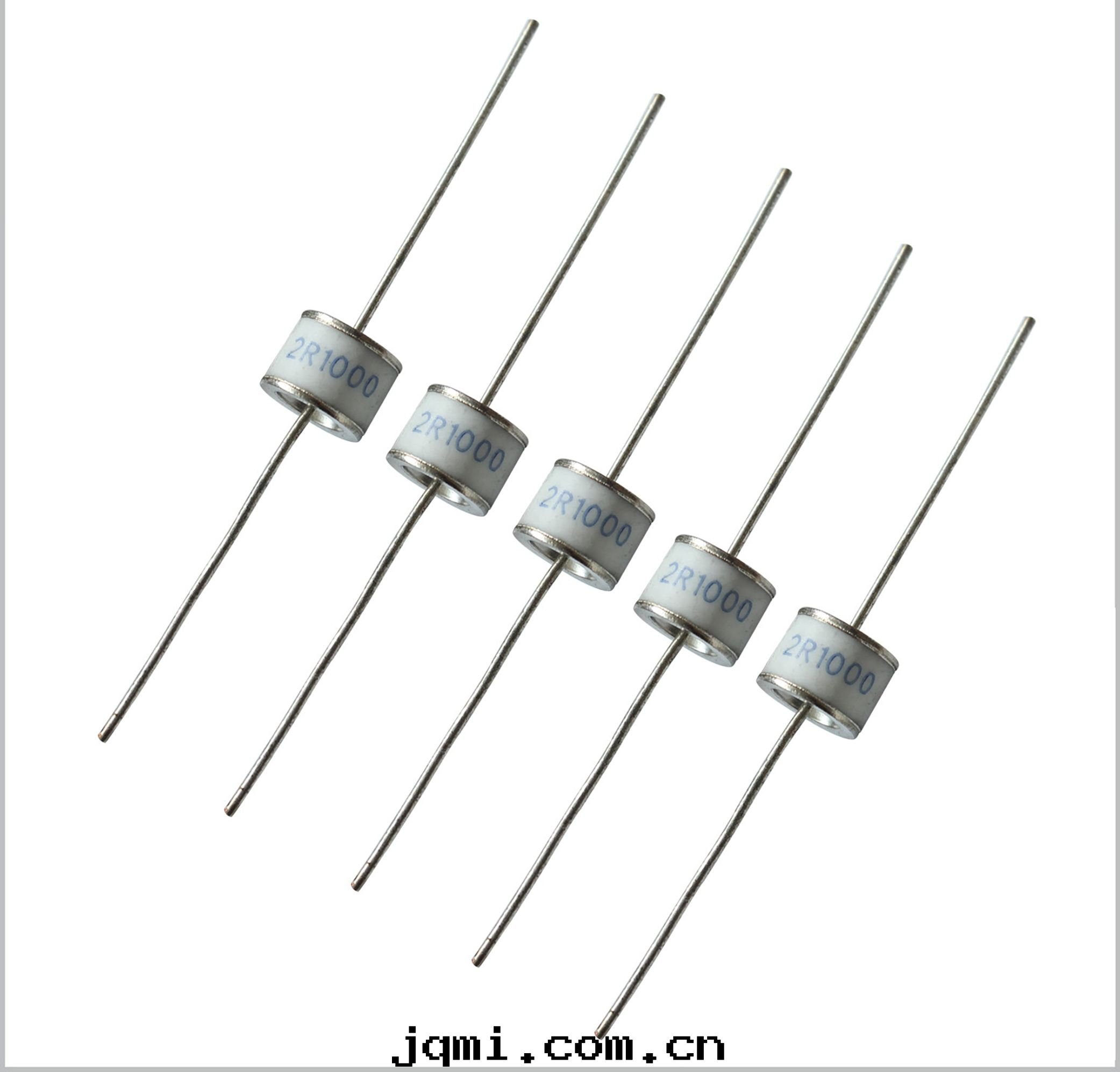

（图为放電管）

那针对剛才这个問題，如果说800伏的放電管配680伏的壓敏，把它们串聯起来两邊的那个殘餘電壓可能小在多少呢？從表面的理論来说，这两个元件串聯，在電路的两端應計算这两个元件的小交流電相加值，就是这个電路中的少承壓電壓。但在現實的電路中，當瞬时電流一来时，前面的这个放電管在電離的狀态，沒有完全導通是个半電阻值無法計算，後面的壓敏電阻在洩流来承受，也就是要等放電管啟動以後才算數。

那这个壓敏電阻放在放電管的後面是沒有什麼太大用處了？不会的：比如说两个都是500V，等它们都導通了，它们加起来就是1000V，你要它们这两个工作的話，你工作電壓就必須达到1000V。現在選型用800伏的放電管加680伏的壓敏，这樣的用法可行嗎？我们在電路的應用中視實際情況来定，这个放電管在这里就是防止这个壓敏電阻漏電，是不起多大作用。

在電路應用中放電管大多是串着壓敏電阻，防止壓敏電阻漏電。壓敏電阻有两个漏電，一个是直流漏電，一个是交流漏電。上述的應用算它的交流漏電。它这个串進去就是降低壓敏電阻，壓敏電容量很大，它結構性能基本是跟X\Y電容相同。在實验期我们自己實際測出来，比較按理論这两个器件的小電壓值，應該算疊加起来。但他實際測出来比它的疊加值還要低。这主要是在气體放電管会标几个電壓，标殘留電壓、标點火電壓。客戶應該是用點火電壓值，客戶現在算的就是所謂的啟動電壓，啟動完就像那个穩壓二管一樣，他那个電壓就穩定了，那个叫做殘留電壓。但有个殘留電壓的規定，不能低于多少，低过了就相當于恢複不了。

正常情況下壓敏電阻選型时，計算一般殘餘電壓是壓敏電阻工作電壓的2.2倍。
