       在電力電子領域，功率變換器作为一種關键組件，其性能直接影響到整个系統的安全、穩定與效率。随着電子設備向高性能化、小型化發展，功率密度不斷增大，使得散热問題成为影響功率變換器壽命和可靠性的一个關键因素。合理的温度控制和散热設計对于提升功率變換器的穩定性和延长其使用壽命至關重要。在衆多温度控制手段中，采用热敏電阻对散热片的温度進行監控，是一種有效且實用的方法。本文将深入探讨功率變換器散热片測温的热敏電阻應用，以及如何通过合理設計優化功率變換器的散热性能。

功率變換器散热概述

功率變換器在工作时会産生大量热量，如果这些热量不能及时排出，就会導致設備內部温度升高，影響元件的正常工作，甚至造成元件損壞。因此，有效的散热系統对于保障功率變換器的可靠運行至關重要。散热方式主要包括自然散热、強制空气冷卻、水冷卻等，而散热片作为提升散热效率的關键部件，在散热系統中占有舉足輕重的位置。

热敏電阻的工作原理

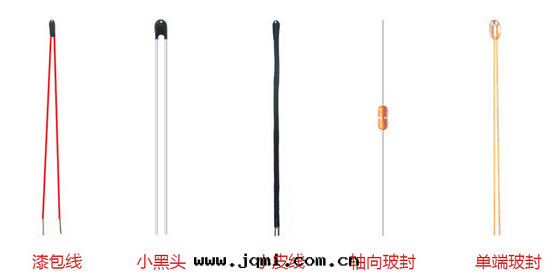

热敏電阻是一種温度敏感的電子元件，其電阻值随温度變化而變化。根據電阻值随温度變化的特性，热敏電阻可分为两大類：正温度系數（PTC）热敏電阻和負温度系數（NTC）热敏電阻。对于功率變換器散热片測温而言，通常采用NTC热敏電阻，因为其電阻值随温度的增加而減少，这一特性使其能夠精确監測散热片的温度變化。

热敏電阻在散热片測温中的應用

1. 热敏電阻的選择

在功率變換器的散热片測温應用中，選择合适的热敏電阻型号非常關键。首先，需要根據散热片可能达到的高温度選择具有相應温度範圍的热敏電阻。其次，考慮到測温的精度要求，應選择具有較高靈敏度的NTC热敏電阻。

2. 热敏電阻的安裝位置

为了精确測量散热片的温度，热敏電阻的安裝位置至關重要。通常，热敏電阻應安裝在散热片温度高的區域，而这一區域通常位于靠近功率器件或热源的位置。此外，为了提高測量精度，热敏電阻與散热片之間應确保良好的热接触，有时甚至需要使用導热介質如矽脂来改善二者之間的热接触。

3. 热敏電阻的測温電路設計

热敏電阻的電阻值随温度變化而變化，通过測量其電阻值，即可得到对應的温度信息。在實際應用中，通常将热敏電阻和一个固定電阻串聯，形成電压分压電路，然後通过測量两端的電压差来間接測量温度。通过这種方式，可以簡化電路設計，同时也便于将温度信息數字化，以供控制系統使用。


       如您有热敏電阻的産品選型方面的問題，歡迎咨詢我们東莞源林電子,作为電子元器件行業的專業廠商，我们将一如既往地为您提供優質的一对一應用行業選型技術指導服務，幫助您選择适合自身産品的傳感器，從而實現好的設計和應用效果.我们致力于優質電阻的研發，産品皆已通过ISO9001及TS16949的品質管理系統，相關産品通过UL、CSA、VDE、TUV、CQC等国際安規系統的認證，自有工廠，産品規格齊全，庫存量大，可滿足各行各業的不同需求。公司拥有專業的技術团隊和全方位的售後服務服務體系，在为您提供優質傳感器的同时，解決您所有方案技術難題！
