産品展示

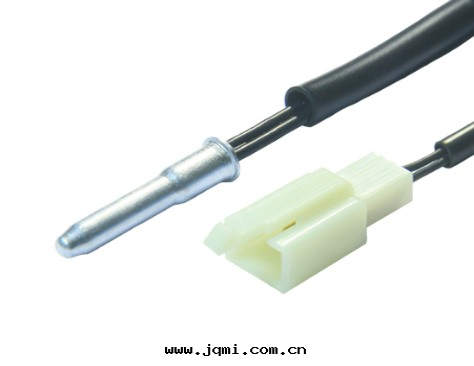

名稱：汽車空調冷凝器温度傳感器
■ 特征
| 乐隊：Veteng | 用途：用于冷凝器温度傳感。 |
| 産品型号：VT0202XA070 | 産品工作温度範圍：- 40℃ ~ +125℃ |
|
機構認可：UL |
NTC热敏電阻工作温度。範圍： - 40℃ ~ +150℃ |
■ 産品图紙
■ 材料清單
| 項目 | 材料 | 數據表 | 量 |
| 1 | 殼 | 鋁殼Ф2.6X3.5X23(DES1503006A-0) | 1 PCS |
| 2 | NTC热敏電阻 |
LSCH 202X3500FAJG R25=2.2285 KΩ+2.5/-3%B25/50=3500 K±1% |
1 PCS |
| 3 | 环氧樹脂 | G-108 L：Gu-01L：G-008X黑色 | / |
| 4 | 管 | Φ3.5*4.5 600 V黑色聚氯乙烯外殼(無标記)260毫米 | 1个PCS |
|
5 |
铁丝 |
UL 3266 26 AWG 2C TS 300V 125℃黑色330 mm | 1 PCS |
| 6 | 支架 | 4.0*28白色支架 | 1 PCS |
| 7 | 終端 | DJ 611-2.8X0.5黃铜 | 2 PCS |
|
端子 |
DJ7021A-2.8-1米色 | 1 PCS |
● 外殼、組件、電線、連接器，以及它们的顔色、大小、形狀和處理方法，都可以根據您的設計定制
● 这个殼的特殊形狀元件，我们可以合作設計和制造新的模具
● 如果您需要樣品，请與我们聯系。
■ 電特性
| 沒有。 | 項目 | 符号 | 試验条件 | 敏。 | 也不是。 | 馬克斯。 |
單位 |
|
1 |
0℃電阻 | R0 |
Ta=0℃±0.0 5℃
PT≦0.1mW |
6.019 | 6.270 | 6.494 | KΩ |
| 2 | 25℃阻力 | R25 |
Ta=25℃±0.0 5℃ PT≦0.1mW |
2.162 |
2.229 | 2.284 | KΩ |
|
3 |
50℃電阻 | R50 |
Ta=50℃±0.0 5℃ PT≦0.1mW |
/ | 0.906 | / | KΩ |
| 3 |
B值 |
B25/100 | 3853.887*lNK | 3465.0 | 3500 | 3535.0 | K |
| 4 | 热耗散常數 | δ | Ta=25℃(空气中) | / | 4.0 | / | M W/℃ |
| 5 | 響應时間-進入液體 | τ | Ta=25±0.5℃ | / | / | 5.0 | 證交会 |
| 6 | 高鍋試验 | / | DC1800V 60秒 | / | / | 1.0 | 馬 |
| 7 | 絕緣試验 | / | DC500V 60秒 | 100 | / | / | MΩ |
● 電阻、B值和其他參數可以選择为您的要求。
■ 機械試验
| 沒有。 | 項目 | 通行準則 | 試验条件 |
|---|---|---|---|
| 1 |
拉 試验 |
不是松了， 無變形 |
1樹脂，在键合时，塗20N(约2.0kg)1分鐘。 在終端和電線之間，施加50N(约5.0KG)1分鐘 |
| 2 |
滴下 試验 |
外觀無 明顯損傷 |
在高度1米處，産品自由下落，落在10毫米厚的橡木闆上，3次。 |
■ 可靠性試验
|
|
項目 | 通行準則 | 試验条件 |
|---|---|---|---|
| 1 | 高温儲存 |
⊿R/R25≤±3% ⊿B/B≤±3% 外觀無明顯損壞 |
105±3℃，1000±24h，采用DC5V系列1KΩ固定電阻，試验後在常温下等待2h。 |
| 2 | 低温儲存 |
-20±5℃，1000±24H 測試结束後，在常温下等待2小时。 |
|
| 3 | 恒温恒湿試验 |
40±2℃，90%~95%RH，100 h±24h 測試结束後，在常温下等待2小时。 |
|
| 4 | 温度沖击試验(空气中) |
-20℃×30 min→25℃×5 min→250℃×30 min→25℃×5 min，周期5次 測試结束後，在常温下等待2小时。 |
|
|
5 |
煮沸試验 | 90±3℃，1000±24h，系列1KΩ固定電阻，試验後，在常温下等待2小时。 | |
| 6 | 盐霧試验 | 5%盐水，35℃±1℃，96h，表面腐蝕面積不應超过表面積的5%。 | |
| 7 | 防撞試验 | 傳感器傾斜60度，自由落體，傳感器與至少25公斤的鋼闆相撞。 | |
| 8 | 过流試验 |
105±3℃，施加5 min恒流， 經过24小时的測試，在常温下等待2小时 |
|
| 9 | 振動試验 | 頻率：10~55 Hz，振幅2.5mm，方向：X，Y，Z，每6小时 |
■ 貯存条件
1温度：-10℃~+40℃
相对湿度：≦75%RH
3遠離腐蝕性的大气和陽光。
4儲存期：1年
■ 産品應用条件
1應用中的使用温度和功率不應超过産品規格中所列的規格；
移動和安裝産品时要小心處理；
當産品上出現變形或生鏽的套管时，不應使用産品；
4破損殼體或觀察到外殼變形过大时，不應使用産品；
5避免産品在操作温度範圍內温度波動过大；
6不要对産品施加过大的沖击和振動；
7.不要过度拉或彎曲導線；
8在任何有腐蝕气體(CO2、NH3、SOX、NOX)的环境中不得使用；
不要在任何环境中使用含盐水、酸、堿和有機的電解液。
9在有水的环境中不使用。高水分、高腐蝕性的溶液；
10通过NTC元件的電流会引起自热，並可能影響測量；
11本産品屬于表面貼压式温度傳感器，使用时需充分制作底面並加热；
